Vanntett ytelsesanalyse av vanntett forbindelser

Vanntett forbindelse er en spesiell forbindelse som er konstruert for å opprettholde normal drift av elektrisk utstyr i tilstedeværelse av fuktighet i miljøet, de består vanligvis av vannsiktige materialer og forseglede konstruksjoner, kan effektivt forebygge fuktighet, fuktighet og støv inn i forbindelsens interiør, og dermed beskytte forbindelsen og tilsluttet elektrisk utstyr mot fuktighetskador. Hovedtrekkene ved den vanntette forbindelsen omfatter:

1) Vanntett ytelse.

Vanntett ytelse for vanntette forbindelser vurderes hovedsakelig ved hjelp av den internasjonale beskyttelse (IP), som definerer forbindelsens støv- og vannbestandighet. IP68 er for eksempel den høyeste rettigheten, som viser at forbindelsen er fullstendig beskyttet mot støv og vedvarende under et bestemt trykk.

2) Utbredt brukt.

Disse forbindelsene brukes i stor utstrekning innen industri, bilproduksjon, medisinsk utstyr, bygging, skipsvedlikehold og andre felter, spesielt i utendørs, våt, høy temperatur, lav temperatur, vibrasjon, korrosjon, UV og andre harde miljøer.

3) Forsegling.

Vanntett kontakter anvender vanligvis en spesiell forseglingskonstruksjon, herunder bruk av O-ringsegler, klemforseglinger, sprøyteforseglinger, osv., å sikre en vanntett virkning i ulike anvendelsesscenarier.

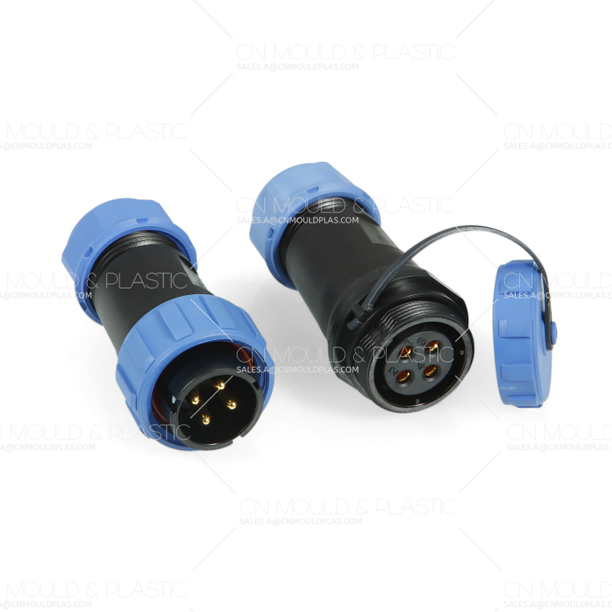

Nedenfor tester vi forbindelsen i figuren ovenfor for å analysere dets vanntett nivå:

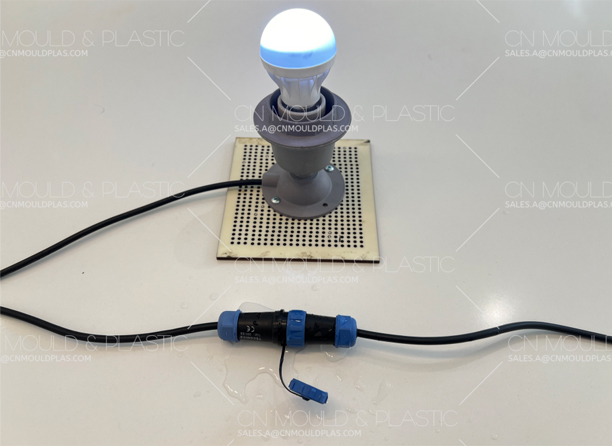

• IP X5-teste

Faktiske prøvingsforhold:

Ved bruk av vann med en strømningshastighet på 12,5 l/min, spraydes produkthuset og prøvingstiden er mer enn 3 minutter.

Resultat:

Den vanntette forbindelsen kan opprettholde normal drift når det gjelder jetvann.

Merknader:

IPX5 forholdsmessig vurdering innebærer at forbindelsen kan motstå virkningene av lavtrykksvannstrøm.

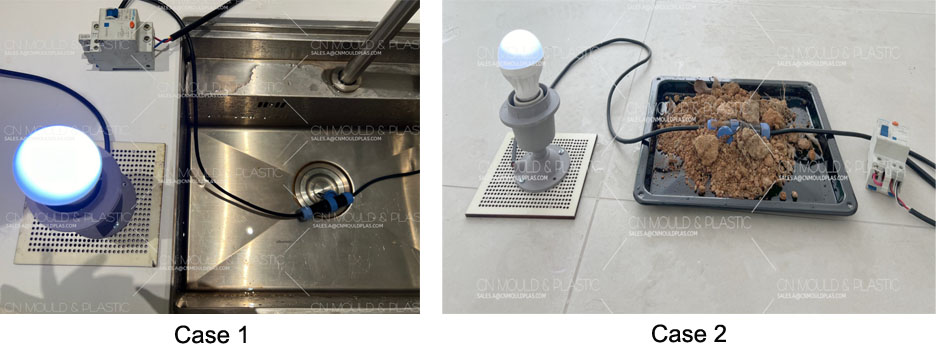

• IPX7-teste

Faktiske prøvingsforhold:

Tilfelle 1: Blød forbindelsen i saltvann i 30 minutter.

Tilfelle 2:

Resultat:

Tilfelle 1: Under prøvingen gikk ikke fuktighet inn i produktet. Ved avslutningen av prøven kan produktet virke normalt og uten skade, og oppfyller IPX7-standarden med vanntett klasse.

Tilfelle 2: Etter at forbindelsen har våkt i jord i 30 minutter, blir den ikke korrodert av jord og kan opprettholde normale arbeidsforhold.

Merknader:

IPX7 vanntett karakter viser at forbindelsen har en sterk vanntett funksjon, og selv om vanndykker seg i vann under angitte

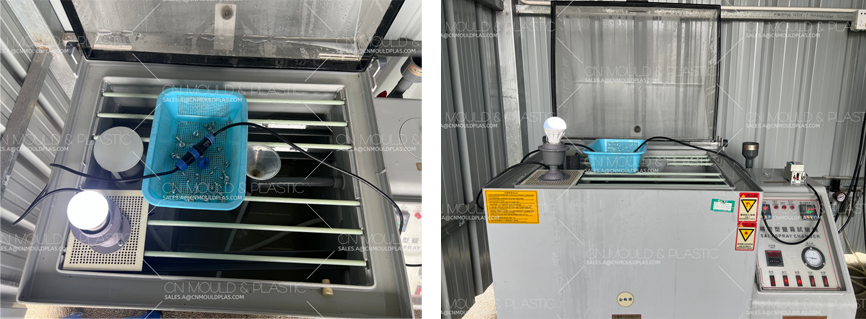

• IPX9-teste

Faktiske prøvingsforhold:

Plasser forbindelsen i saltspraymaskinen i 30 minutter.

Resultat:

Koblingen opprettholder normal bruksfunksjon, ingen rust.

Merknader:

IPX9-karakteren brukes hovedsakelig til å prøve om elektroniske innretninger kan fungere ordentlig under høyt trykk vannspray, og om de kan tåle at de kan tåle. en stor mengde vannsjokk. IPX9 er den høyeste av alle IPX-rater.

Generelt vanntett kontakter spiller en viktig rolle i en rekke industrielle anvendelsesområder som kan utsettes for fuktighet og våte miljøer på grunn av sine utmerkede miljøer. vann- og støvmotstand.
