Prosessen for utforming og utvikling av produktstrukturer

Strukturell konstruksjon kan deles inn i utviklingsdesign, adaptiv design og variantkonstruksjon. Prosess for utforming og utvikling av produktstruktur kan deles inn i følgende trinn:

1. Den nye prosjektfasen

I henhold til kundens prosjektkonstruksjonskrav, utviklingsavdelingen, salgsavdeling og kvalitetskontroll avdeling deltar i prosjektkontrollmøtet for å fastslå om prosjektet er gjennomført og prosjektets utviklingsdag. der er ansvarlig for den samlede planleggingen av prosjektet og deretter utarbeide oppgaveboken og budsjetttabellen for nye produktkostnader.

2. Konstruksjonsplan (virkningstegning)

Etter å ha fastsett utviklingsprosjektet vil grafisk designingeniøren fullføre tegningen av grafisk designeffekt innen en uke.

1) Møte innkalt av prosjektlederen for å gjennomgå effekttegningen, herunder:

A. Konstruksjonens gjennomførbarhet.

B. Emballasjer

C. Farge på utsjånaden.

D. Materielle krav til deler.

E. Om funksjonen er gjennomførbar.

2) Dersom det oppstår problemer i gjennomgangen, bør du foreslå endringsforslag i rett tid og gjør effekttegningen om.

3) Lag en god vurderingsrapport.

3. Konstruksjonsdiagramstrinn

1) På dette stadiet er konstruksjonsingeniører og elektroniske ingeniører i fellesskap ansvarlige for arbeidet.

2) Konstruksjonsingeniøren utformer strukturtegningen med PROE( eller annen programvare) i samsvar med effekttegningen. Dersom det ikke finnes i tegningsprosessen på PROE-en, eller kan ikke være ute av formen, bør legges fram i tide for å se om du kan endre utseendekravene. Vanlige konstruksjonstegninger skal fullføres innen fem dager, og komplekse konstruksjonstegninger skal være fullført innen 7 dager.

3) Tenk over følgende problemer når du lager konstruksjonstegninger:

A. Krympning av plastdeler.

B. Komformens vinkel.

C. Produksjonsproblemer.

D. Emballasjevern.

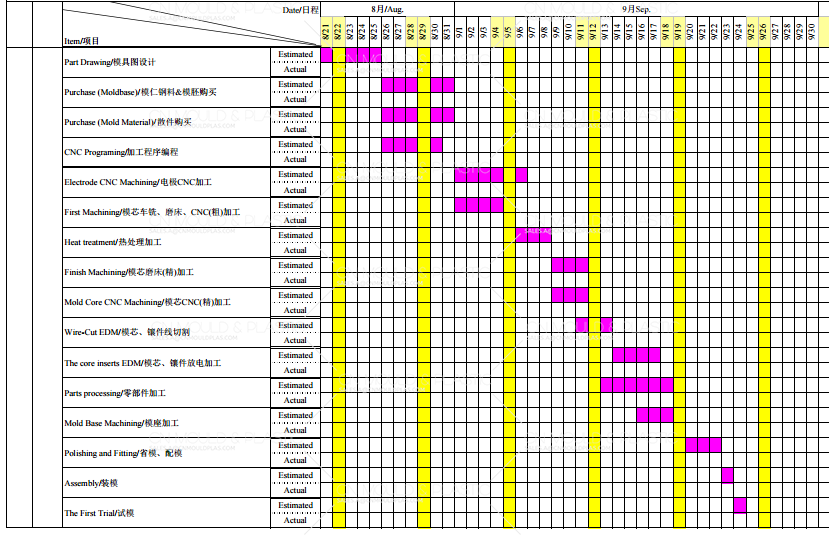

4. Produksjonsstadium for mugg

1) Legg fram dokumenter (2D-tegninger, 3D-tegninger) som formen skal lage.

Formavdelingen er forpliktet til å gi resultatet av formen etter å ha mottatt tegningsfilen. (Dersom produktets ytelse ikke påvirkes, kan konstruksjonstegningen endres i samsvar med den situasjonen som er gjenspeilet av formedepartementet.)

2) kreve at det innen tre dager etter at produkttegningen er mottatt:

Tegning av muggstruktur (3D-tegning, 2D-tegning), skipstegning bør gjennomgås og bekreftes av ingeniøren.

3) Form åpningsplan.

4) Innholdet i form strukturen: delingsflate, injeksjonsstift og materiale.

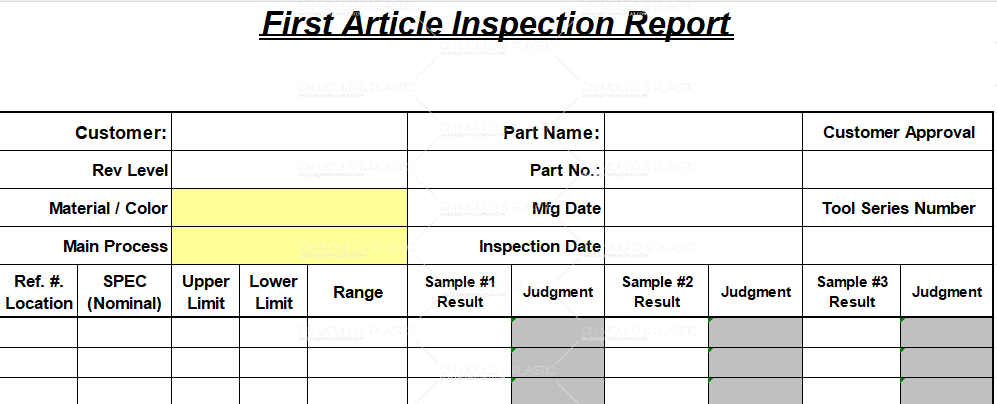

5. Den første prosjektprototypefasen

Den første prosjektprototypen skal oppfylle kravene:

A. Det finnes ikke noe åpenbart klemning og klemning.

B. Delenes dimensjoner skal være innenfor tegningstoleranser.

C. Det er ingen betydelige deformasjoner i delene.

D. Prøv å samles for å se om det er noe problem.

6. Produksjonsstadie

1) Byggeingeniøren skal ha ansvar for at møtet før produksjonen skal holdes de deltakende avdelingene skal ha kvalitetskontroll, produksjon, salg, innkjøp og lager.

2) Bekreft at produksjonslinjen kan produsere de nødvendige produktene, og kjente produksjonslinjen med den nye produksjonsprosessen.

3) Produksjonsteknikk for å bekrefte prosessstrømmen er rimelig, og kontroller arbeidstiden, montering er egnet til bruk.

7. Masseproduksjonsstadie

1) For å sikre at produksjonslinjen kan framstille produkter i samsvar med kvalitetsstandardene, bør ingeniørene på utviklingsavdelingen følgeOpp under produksjonen av de to første varepartiene, og dersom det oppstår problemer, skal de løses i tide.

2) Alle endringer og hensyn til produksjonen skal dokumenteres i et avgjørelsesmeddelande (EDM). Dersom salgsavdelingen har særlige krav, den skal omformes til tekniske data og distribueres til hver avdeling i samsvar med kravene (for eksempel ajourføring av materialeblad, tegninger, osv. ))
