Analyse av løperbalansesystemet for injeksjonsstype med flerhule

For å forbedre produksjonseffektiviteten og redusere kostnadene er små plastdeler ofte utformet som flerhusformer. Runnersystemet i injeksjonsformen viser til strømningskanalen til plastsmelte mellom injeksjonsmaskin dysen og hulle , som består av gran, løper, gate og kald-slug godt. Dens funksjon er å fylle plastsmelten jevnt i hvert hull i glatt strømning og i prosessen med fylling og kjøling, injeksjonstrykket overføres til hver del av hulrommet.

Flerhusformen skal ha flere løpere som leverer det smeltede materialet til hver hulrum. Om konstruksjonen av runnersystemet er rimelig, påvirker derfor direkte kvaliteten på injeksjonsdelene, materialforbruket, produksjonseffektivitet og produksjonskostnad. Løperbalansen i løpersystemet sikrer at kvaliteten, ytelsen og andre indikatorer for hver plastdeler er ensartede. Løperbalansen betyr at plastsmelte kan nå og fylle hulrommet med samme tid, trykk og temperatur. Det er derfor svært viktig å studere Runner System balanse.

• Plassering av hull og løper

Innretningen av hull og løper kan deles inn i to kategorier: balansert type og ikke-avbalansert type.

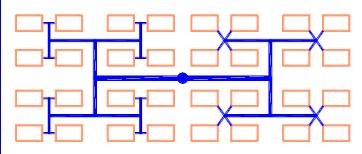

Balansert utforming:Den balanserte utformingen kjennetegnes ved samme lengde, løperens form og seksjonsstørrelse fra granen til porten i hver hull, som kan oppnå formålet med ensartet fylling av hvert hull.

Utforming ikkje-balansert:Den ikke-balanserte utformingen kjennetegnes av den ulike lengden på løperen fra granen til porten til hver hulrum. Denne ordningen kan imidlertid forkorte den samlede smeltstrømmen i løpersystemet betydelig, og den kompakte formemekanismen kan redusere tapet av varme og injeksjonstrykk under påfyllingsprosessen, som forkorter smeltetid.

• Måling av balanse for løpersystemet

Den balanserte tilstanden i løpersystemet betyr at plastsmelten kan fylle hulrommet samtidig med formeringen, og plastdelene med samme størrelse og god ytelse kan oppnås etter dette.Sprøytestøp. Balansen i løpersystemet er nært knyttet til arrangementet av hull og løper.

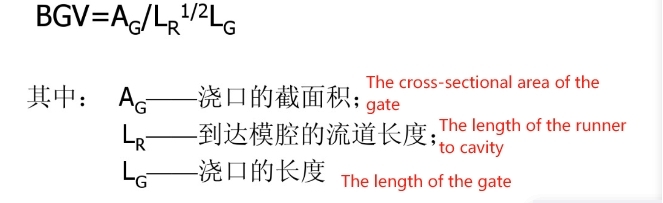

Balansen til Runner System måles ofte med BGV-verdien (portbalanseverdi). Dersom BGV-verdiene beregnet for hver gate i innsprøytingsformen med flere innsprøytninger er like, Det betyr at løpersystemet i stort sett er balansert. Tvert imot, løpersystemet er ulike balansert.

Ved bruk av injeksjonsstøp for å bearbeide plastdeler kan det balanserte runnersystemet forbedre produktkvaliteten, redusere avfall og defekte produkter og forbedre effektiviteten. Den balanserte utformingen i hulrommet og løperen kan oppfylle kravene til det balanserte runnersystemet, Men det vil øke komplisertheten og kostnaden for formen. Den ikke-balanserte utformingen kan også justeres ved å bruke portens BGV-verdi for å oppfylle kravene i den balanserte Ru- System. Dette ikke-balanserte runnersystemet er stort brukt i produksjonspraksis på grunn av den korte lengden av løper og lett bearbeiding, men størrelsen oF hver gate må justeres nøye, noe som gir mye mer arbeid til formkonstruksjon og forme reparasjon.

Kort sagt, ved å kontrollere balansen i løpersystemet, innsprøytingsformen med flere innsprøytninger kan få hvert hull til å dele det nødvendige nok trykk fra det totale trykket gjennom løpersystemet , for å sikre at plastsmeltet er jevnt fylt med hver hull på samme tid. Til slutt er den indre kvaliteten på plastdelene i hvert hulrum ensartet og stabil.
